什么是電鍍？
電鍍是指在含有欲鍍金屬的鹽類溶液中，在直流電的作用下，以被鍍金屬為陰極，欲鍍金屬或者其他惰性導(dǎo)體為陽極，通過電解作用，在基體表面上獲得結(jié)合牢固的金屬膜的表面工程技術(shù)。
金屬零件經(jīng)過電鍍，能夠增加金屬防護(hù)性能，保護(hù)零件不受腐蝕、改善零件的性能，以及改善金屬的外觀和表面質(zhì)量。

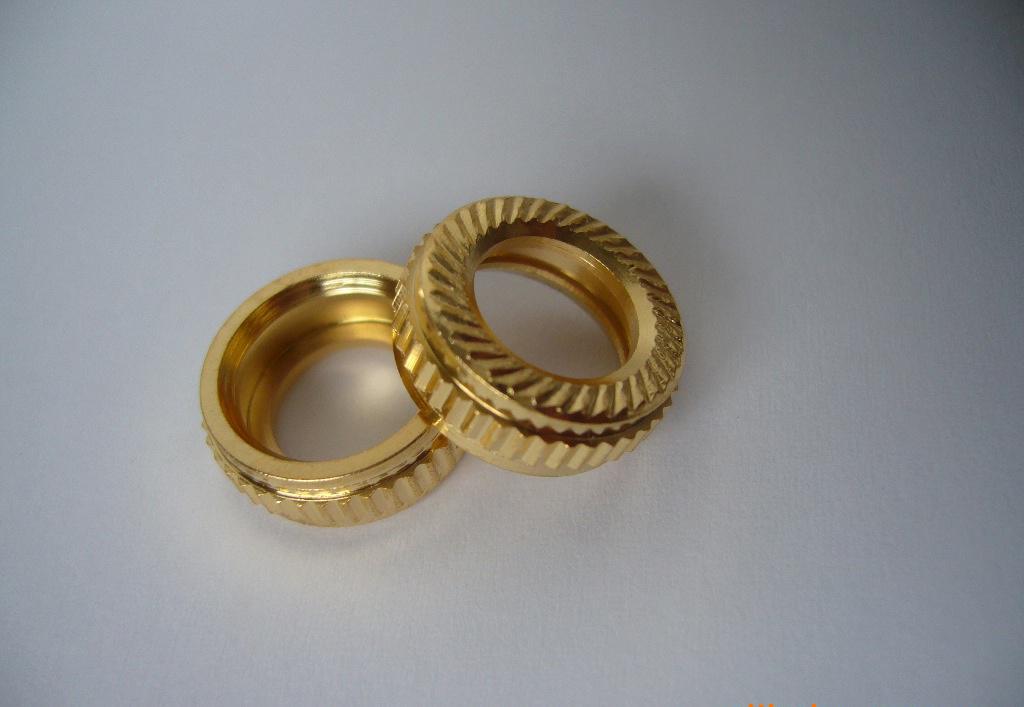

速加支持鍍鉻、鍍鋅、鍍金、鍍銀、鍍鎳等，可實(shí)現(xiàn)金色、銀色、黑色、槍色等表面顏色。一般金色可通過鍍真金及鍍六價(jià)鉻(假金)來實(shí)現(xiàn)；銀色可通過鎳、鉻、銀來實(shí)現(xiàn)；黑色可通過鍍黑鉻、黑鋅來實(shí)現(xiàn)；槍色可通過鍍合金來實(shí)現(xiàn)。
電鍍工藝流程：
1、上掛
將零件掛在相應(yīng)掛具上，開始運(yùn)行。
2、除油
清潔另加表面，除去注塑件表面的油脂灰塵，汗?jié)傻任镔|(zhì)，這些物質(zhì)將直接影響后面工序處理效果，以及零件表面的電鍍外觀
3、粗化
利用粗化液的強(qiáng)酸性溶解ABS塑料種的B（丁二烯）成分，使零件表面形成微觀粗糙的"燕尾狀"小孔增加了電鍍面與零件的接觸面積，并且在零件表面一些-OH,-SOH>C=0=等極性親水基團(tuán)，使零件表面具有親水性。
4、中和
利用溶液的還原性，將零件表面藏留的絡(luò)酸還原祛除，將這些藏留絡(luò)酸對(duì)后面的工序均產(chǎn)生不利影響必須中和干凈。
如果絡(luò)酸藏留在零件表面被帶入后面工序中，將會(huì)使零件發(fā)生局部鍍不上（露塑）的不良情況。
5、催化
溶液中的催化物質(zhì)一膠體鈀（PD）被均勻吸附在零件后面燕尾狀的小孔中，為后面化學(xué)鎳反應(yīng)的發(fā)生提供了催化中心
6、解膠
零件表面在催化液中所吸附的膠體鈀并不具有催化活性因?yàn)槠渲車欢r(jià)錫離子所包裹著，需要通過解膠工序溶解鈀周圍的二價(jià)錫使其裸露并真正具有催化活性
7、化學(xué)鎳
對(duì)于化學(xué)鎳的機(jī)理，目前尚無統(tǒng)一的認(rèn)識(shí)，按照“原子氫態(tài)學(xué)說”來解釋，在有催化劑存在的情況下發(fā)生
8、預(yù)鍍鎳
化學(xué)鎳層比較薄（0.2um）導(dǎo)電性能不佳，在化學(xué)鎳表面增加一層預(yù)鍍鎳可增加零件的導(dǎo)電性能
9、光亮銅
銅具有良好的延展性，柔韌性，較其他鍍層的熱膨脹系數(shù)更近于塑料，在零件表面堵上一層約15-25UM平滑而柔韌的銅層，有利于增加零件與整個(gè)鍍層的結(jié)合力，在零件受外界環(huán)境溫度變化或沖擊時(shí)能夠起到一個(gè)緩沖作用，減小零件受損程度。
10、半光亮鎳
零件外觀呈現(xiàn)半光亮裝所以稱為半光亮鎳，該鍍層具有良好的延展性及整平性，半光亮鎳層基本上不好硫（<0.005%）,電位較光亮鎳鍍層亮，零件在銅層上繼續(xù)鍍上一層半光鎳和光亮鎳組合，使用零件同時(shí)具有良好的機(jī)械性能和耐腐蝕性能
11、珍珠鎳
外觀具有珍珠光亮效果使零件看起來優(yōu)雅、色澤柔和
12、鎳封（微孔鎳）
在光亮鎳溶液的基礎(chǔ)上在電鍍?nèi)芤褐刑砑右恍┎涣紝?dǎo)電的細(xì)微小顆粒（一般直徑約0.5um）左右，在電鍍過程中鎳不斷在零件上沉積，同時(shí)在這些微粒也被帶入了鍍層，這些微粒由于不導(dǎo)電在微粒上是鍍不上其他鍍層的，因此鍍玩絡(luò)層以后再零件上形成了貫穿至鎳層的不連續(xù)的小孔（俗稱微孔），在零件遭受腐蝕的時(shí)候，正是這些微孔的存在增大了鎳層的暴露面積，很好的分散了腐蝕電流，使單位面積表面上的腐蝕電流打我降低，腐蝕速度也因此而降低，從而避免了集中縱深的強(qiáng)烈腐蝕，起到了非常好的耐腐蝕性效果
13、光亮絡(luò)
鍍層呈耀眼的銀白色使零件達(dá)到最佳的裝飾效果
14、下掛
將零件從掛具上摘下，進(jìn)行檢驗(yàn)、包裝。
電鍍前為什么要清洗？
在進(jìn)行金屬電鍍之前，通常需要先清潔金屬表面，這是為了去除金屬表面的灰塵和松散雜質(zhì)，這些雜質(zhì)會(huì)阻礙電鍍液與金屬表面的接觸，影響電鍍質(zhì)量。清潔的金屬表面能更好地與鍍層結(jié)合，提高粘附力，使電鍍層不易剝落。
如果金屬表面的污漬、油脂等雜質(zhì)進(jìn)入電鍍液，可能會(huì)污染電鍍液，影響電鍍液的使用壽命和電鍍效果。同時(shí)，只有清潔的金屬表面才能獲得光滑、均勻的電鍍效果。如果表面有污漬、油脂等，電鍍出來的表面可能會(huì)有色差、波紋、氣泡等問題。
